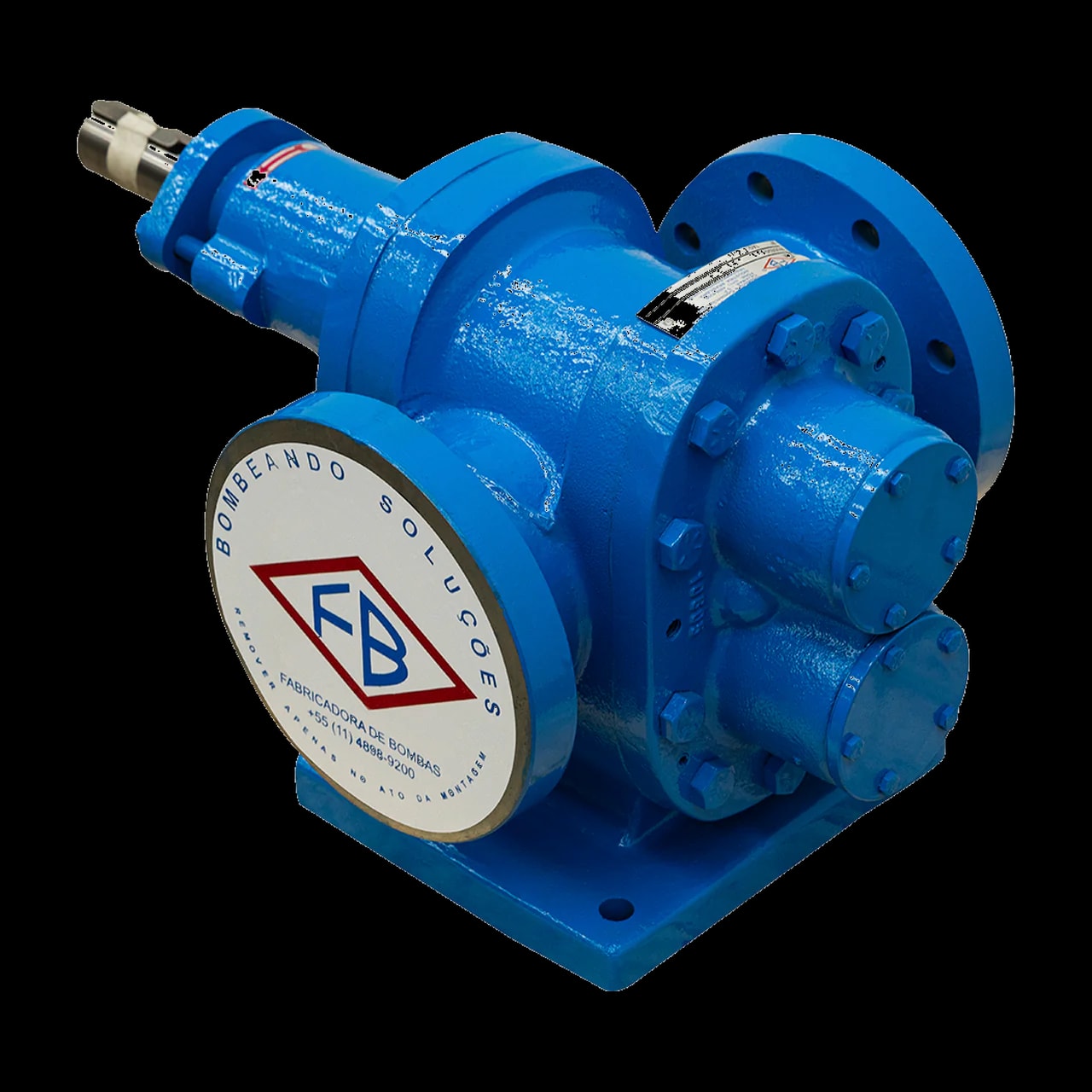

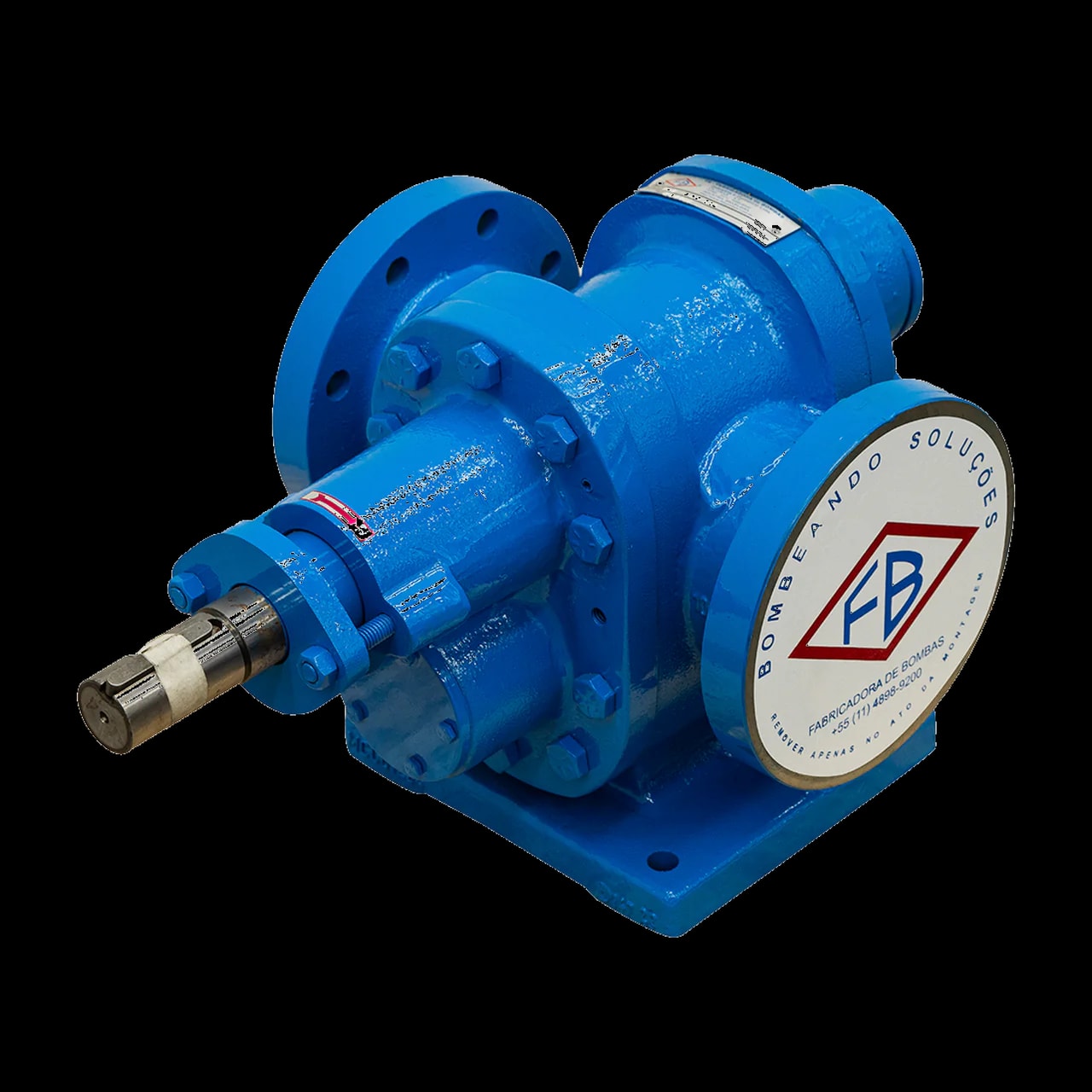

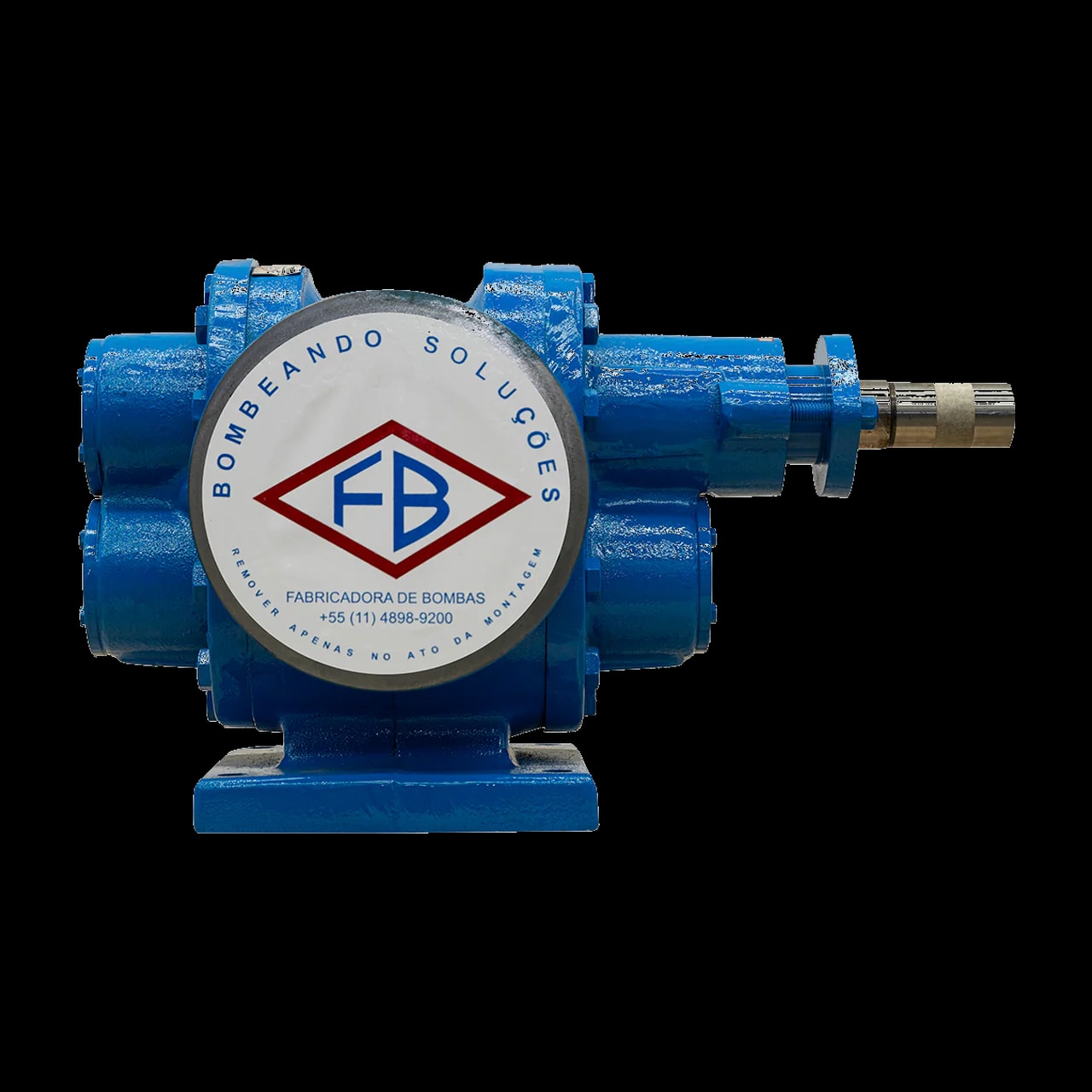

Série FBE
Bombas de Engrenagem Externa
Em estoque: 1/8″ a 4″
Resumo
Bomba de engrenagem externa para óleos, asfalto e outros fluidos viscosos, com curvas, dimensões e manual técnico por modelo.
- Conexões
- 1/8″ a 6″
- Temperatura
- 10 a 500 °C
Empresa100% brasileira
Catálogo FB Bombas
Conheça nossas linhas de bombas e conjuntos. Acesse a série para consultar modelos, curvas e dimensões ou envie seu projeto para avaliação da equipe da FB Bombas.
Linhas de bombas e conjuntos
Escolha a linha pela função da bomba no seu processo. Consulte os modelos ou configurações, acesse a documentação e fale com a equipe técnica.
Já sabe o modelo?
Busque por série, modelo ou código do manual.

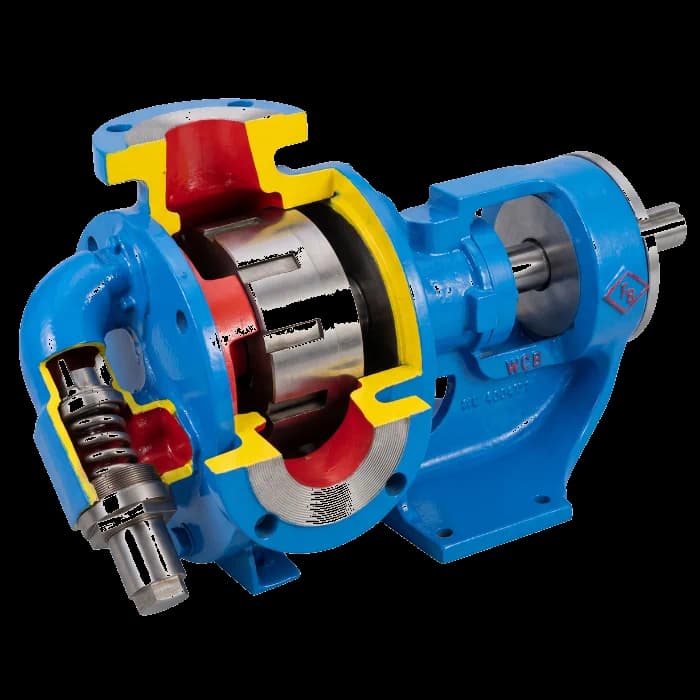

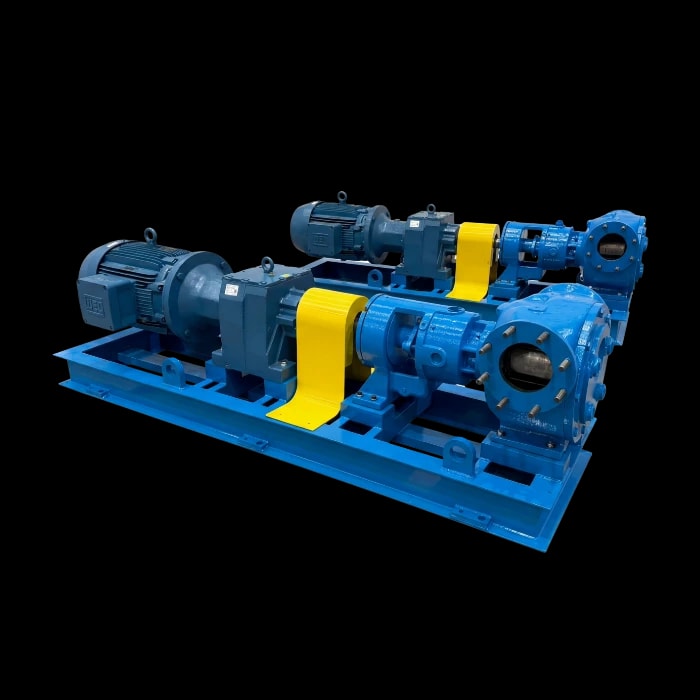

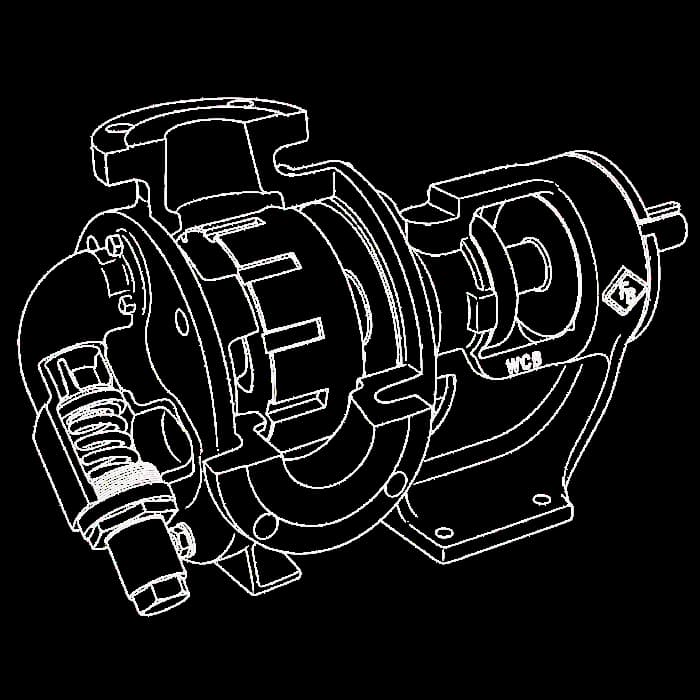

Série FBEI
Resumo
Bomba de engrenagem interna para transferir fluidos viscosos com vazão constante. Compare modelos, dimensionais e documentação.
- Vazão máx.
- 136 m³/h
- Viscosidade máx.
- 140.000 cP

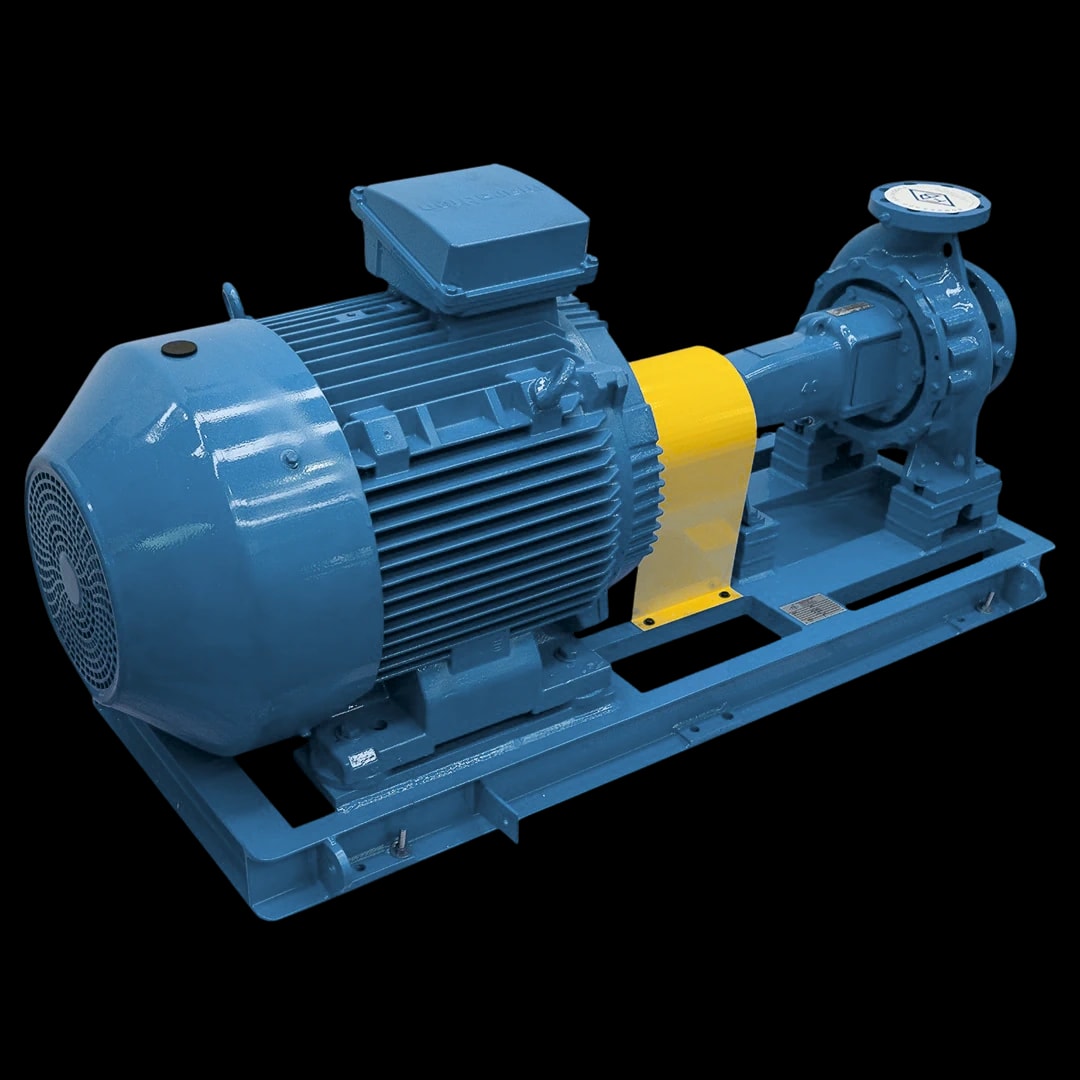

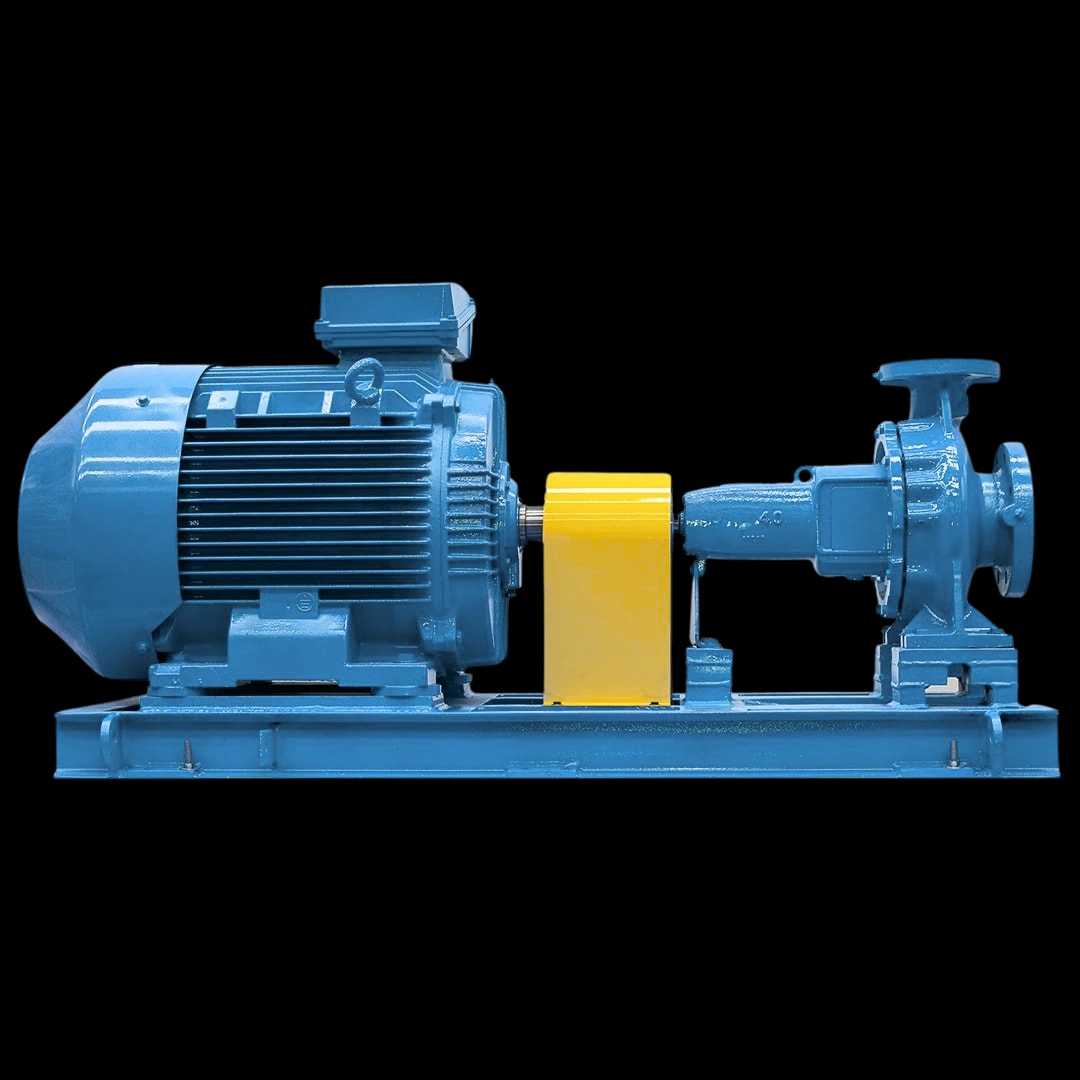

Série FBCN
Resumo
Bomba centrífuga normalizada para água, saneamento, química e processos industriais, com curvas e bocais por modelo.
- Vazão máx.
- 2.200 m³/h
- Altura máx.
- 135 m
Série FBME
Resumo
Centrífuga horizontal multiestágio de 3″ a 6″ para elevar a pressão: a opção quando a altura passa dos 135 m da FBCN.
- Vazão máx.
- 400 m³/h
- Altura máx.
- 300 m

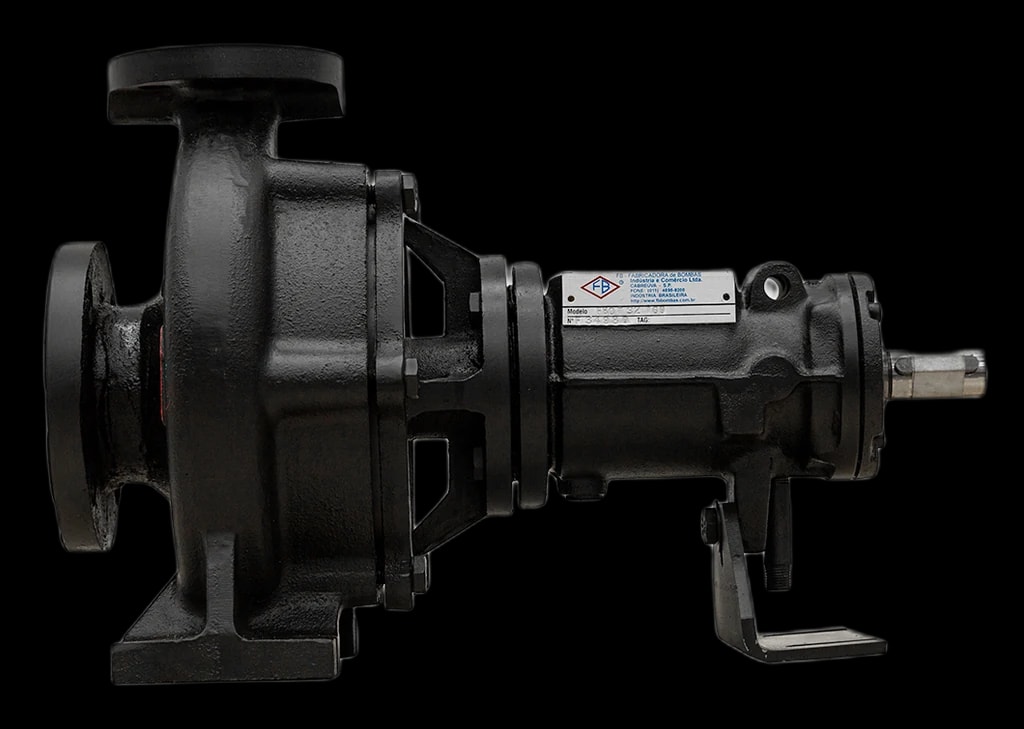

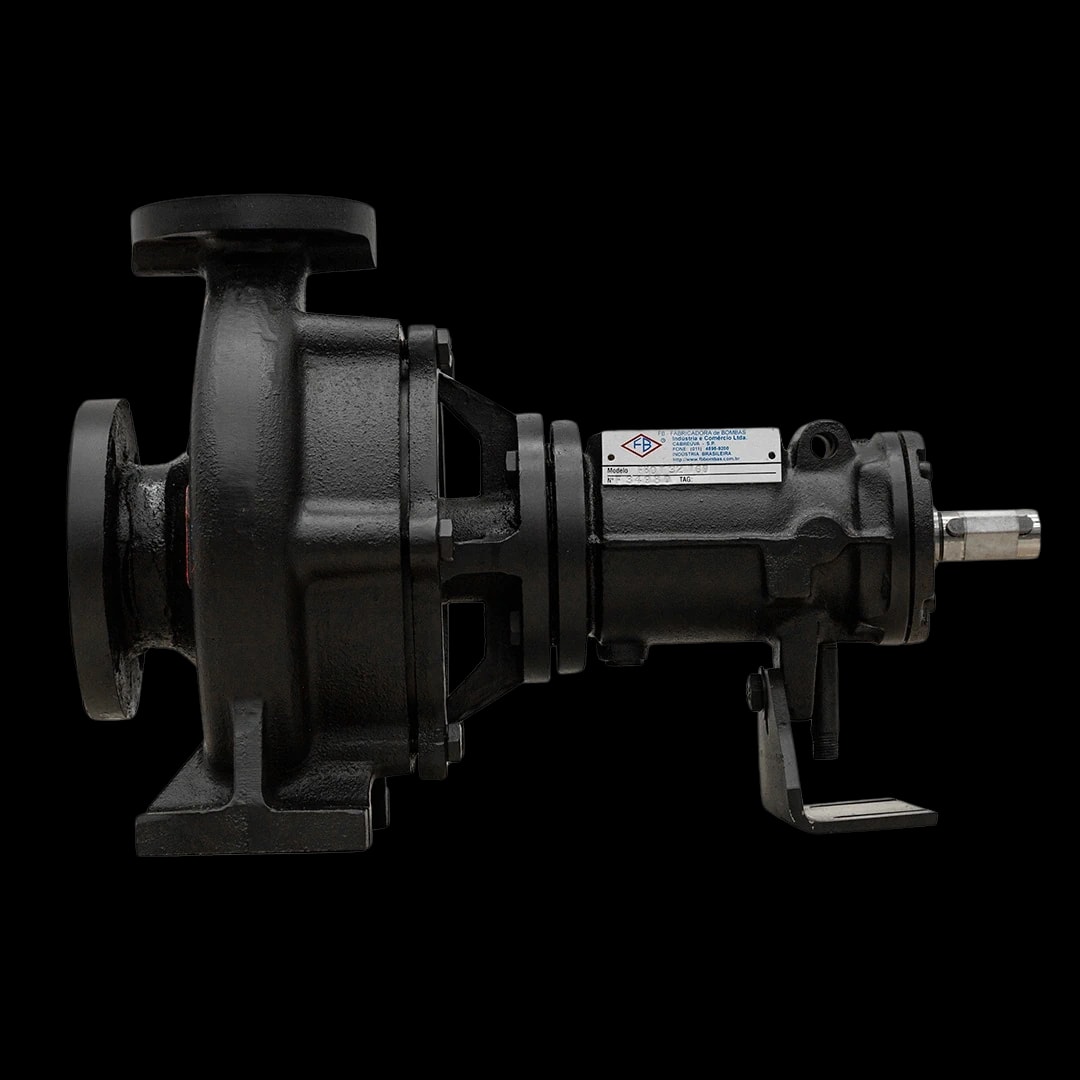

Série FBOT
Resumo
Bomba para circulação de óleo térmico em circuitos de aquecimento industrial, com conexões e manual por modelo.
- Óleo térmico até
- 350 °C
- Conexões
- DN 25 a DN 300

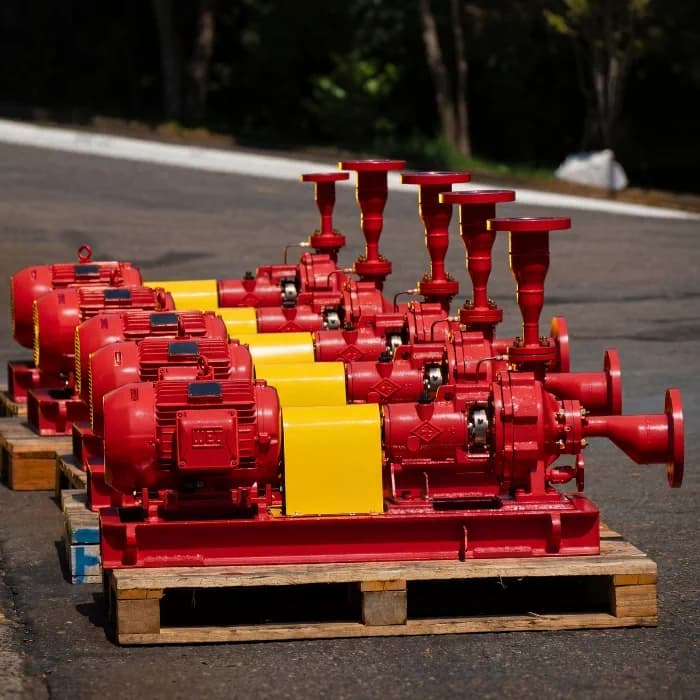

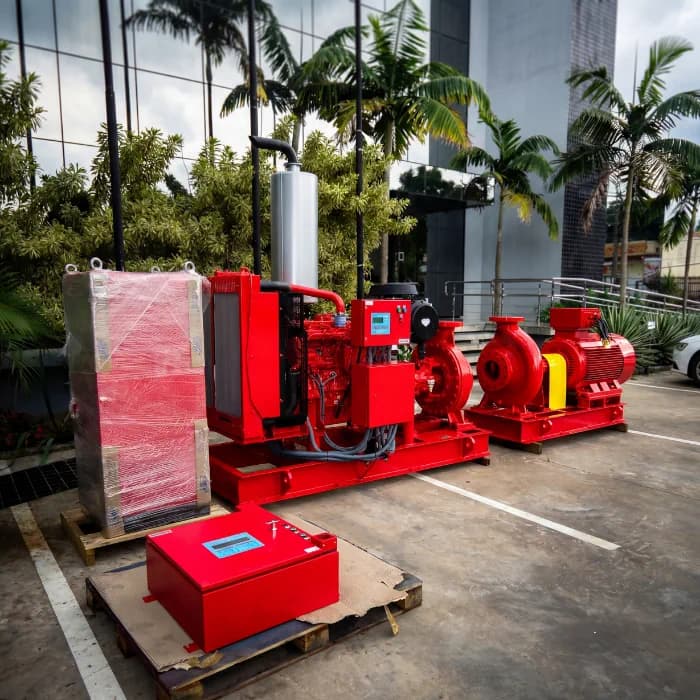

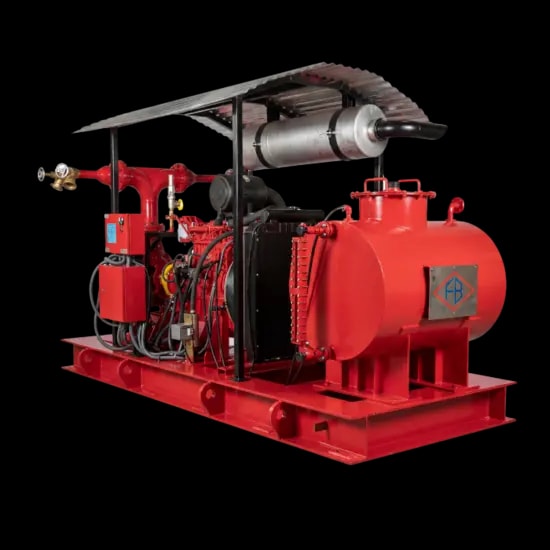

Incêndio
Resumo
Conjuntos de bombeamento com acionamento elétrico ou diesel para sistemas de combate a incêndio.
- Acionamento
- Elétrico, diesel ou combinado
- Projeto conforme
- NFPA 20 e NBR 16704

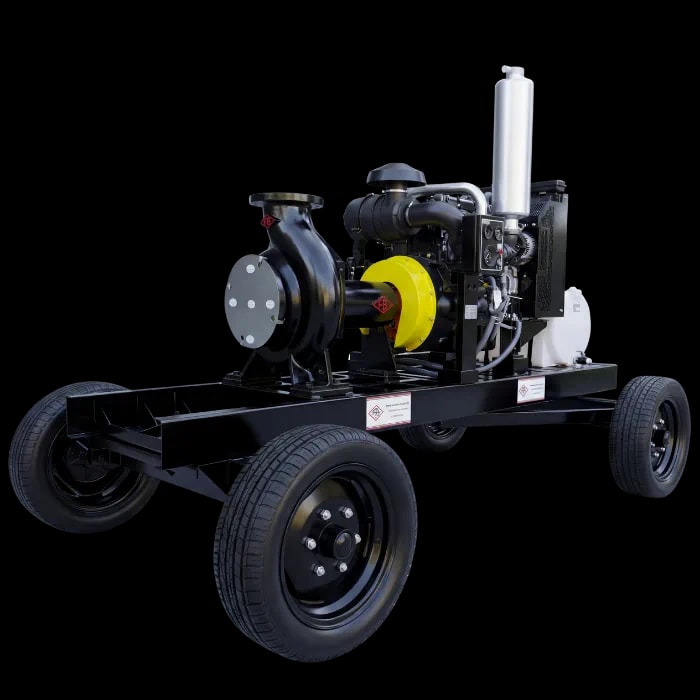

Sob medida
Resumo
Motobombas, skids, conjuntos móveis, retrofit e materiais especiais, desenvolvidos com a engenharia da FB Bombas.
- Formatos
- Skids e conjuntos móveis
- Escopo
- Motobombas e retrofit
Apoio à seleção
Envie os dados para selecionar a linha de bombas
Informe fluido, vazão, pressão e temperatura. A equipe avalia a aplicação e responde com a linha indicada e as condições de fornecimento.
Os valores são limites da série, independentes entre si: não formam um ponto de operação simultâneo nem valem para todos os modelos.
Compare as linhas lado a lado
Compare os limites publicados por série e consulte o documento de origem. Para escolher o modelo, confira a curva e a folha de dados no ponto de trabalho.
| Linha | Tamanhos | Vazão | Altura ou pressão | Temperatura | Fonte |
|---|---|---|---|---|---|
| FBEEngrenagens externasViscosidade de 30 a 100.000 SSU, com limite por diâmetro | 1/8″ a 6″ | Até 390 m³/h; modelos maiores sob demanda | Descarga até 22 kgf/cm² | De 10 a 500 °C | Catálogo FBE 2026, p.3 · MTEC-01/01, p.1 |
| FBEIEngrenagens internasViscosidade até 140.000 cP | 1″ a 6″ | Até 136 m³/h | Até 14 bar diferencial | Até 340 °C | Catálogo FBEI 2026, p.4 · MAN001-10 |
| FBCNCentrífuga normalizadaConstrução back pull-out | DN 25 a 300 | Até 2.200 m³/h | Altura até 135 m | Até 260 °C | MTEC-03/00, p.1 |
| FBMECentrífuga multiestágio horizontalNúmero de estágios no código do modelo | DN 80 a 150 | Até 400 m³/h | Altura até 300 m | Até 140 °C | MTEC-08/01, p.1 |
| FBOTCentrífuga para óleo térmicoÓleos térmicos orgânicos, sem abrasivos | DN 25 a 300 | Até 2.200 m³/h | Altura até 135 m | Até 350 °C | MTEC-16/00, p.1 · Catálogo FBOT 2026, p.2 |
Cada valor é um limite independente da série. Os máximos não formam um ponto de trabalho simultâneo e não se aplicam a todos os modelos. Cada barra é proporcional ao maior valor publicado na tabela: 2.200 m³/h na vazão e 500 °C na temperatura.
Conjuntos e projetos: sistemas de incêndio · soluções especiais
Dados para selecionar a bomba
Informe o fluido, o ponto de trabalho e as condições de instalação. Com esses dados, a equipe compara as linhas aplicáveis à sua operação.
Consulte também seleção de bombas para recalque.
Caracterize o fluido
Informe o produto, a viscosidade na temperatura de operação e a presença de sólidos. Se tiver uma ficha técnica, inclua-a na consulta.
- Viscosidade em SSU ou cP, na temperatura de operação
- Temperaturas mínima e máxima de trabalho
- Fluido limpo, turvo, com sólidos ou abrasivo
- Compatibilidade: corrosivo, tóxico ou inflamável
Na prática: Nas bombas de engrenagem, a viscosidade orienta o diâmetro e a rotação. Na FBE, a rotação vai de 1.750 a 150 rpm, com polia ou redutor.
Defina o ponto de trabalho
Reúna vazão, pressão ou altura manométrica, temperatura e condições de sucção. As curvas de cada modelo orientam a avaliação.
- Vazão em m³/h ou L/min
- Altura manométrica ou pressão diferencial
- NPSH disponível na sucção, para evitar cavitação
- Regime contínuo ou intermitente
Na prática: Compare o ponto de trabalho com a curva do modelo, além dos limites da série. Os máximos de vazão, pressão e temperatura não são simultâneos.
Descreva a instalação
Indique acionamento, espaço disponível, materiais e requisitos do projeto. Para reposição, envie o modelo e os dados da placa.
- Vedação por gaxeta ou selo mecânico
- Materiais compatíveis com o fluido, por componente
- Acionamento e fornecimento: bomba ou conjunto com motor, base e acoplamento
- Recursos especiais, como câmara de aquecimento
Na prática: Inclua na consulta as normas exigidas pelo projeto. A equipe as avalia para a série, a configuração e o escopo solicitado.
Dúvidas técnicas de seleção
Qual a relação entre viscosidade e rotação em bombas de engrenagem?
Na FBE, a rotação é selecionada conforme diâmetro, viscosidade e ponto de trabalho. A faixa vai de 1.750 até 150 rpm com polia ou redutor, conforme a configuração. A Engenharia da FB Bombas limita a viscosidade por diâmetro (MTEC-01/01): 1/8–1/4 pol., 2.500 SSU; 3/8–1 pol., 7.500 SSU; 1.1/2–2 pol., 50.000 SSU; 3–6 pol., 100.000 SSU. Consulte a curva do modelo na temperatura de operação. Consulte os diâmetros da série FBE.
Quando usar selo mecânico vs gaxeta em bombas industriais?
A vedação deve ser selecionada para o fluido, temperatura, pressão e presença de sólidos. Na FBE, as opções documentadas são gaxeta, selo mecânico, retentor e acoplamento magnético (MTEC-01/01); o selo Tipo 21 tem faces de cerâmica e grafite com Viton. Para sólidos em suspensão, consulte a FB Bombas. Na FBOT, a vedação tem gaxetas de grafite no primeiro estágio e selo mecânico em região de menor temperatura. A escolha exige verificar a configuração, sem prometer vazamento zero para qualquer selo. Consulte os manuais técnicos.
O que é NPSH e por que é importante para bombas centrífugas?
NPSH é a carga total absoluta na sucção acima da carga correspondente à pressão de vapor do líquido, expressa em metros do líquido bombeado. Compare o NPSH disponível na instalação com o requerido informado para a bomba e a margem adequada ao serviço. NPSH3 corresponde a uma queda de 3% da altura por cavitação; apenas superar esse valor não garante ausência de cavitação. Para FBCN, use a curva do modelo e consulte a engenharia sobre sucção, fluido e margem de operação. Calcule o NPSH disponível.
Quais materiais de construção a FB Bombas oferece?
Os materiais devem ser especificados por série, componente e compatibilidade com o fluido. Na FBE, a lista de materiais consta da Tabela 6 (MTEC-01/01): os eixos se apoiam em buchas de bronze TM23, grafite ou Teflon conforme a construção. Engrenagens, eixos, corpo e vedação têm especificações próprias; não se deve estender o material de uma peça a toda a bomba. Consulte a engenharia para a composição da configuração selecionada. Consulte o manual da FBE.
Como diferem as bombas de engrenagem externa e interna?
A FBE usa engrenagens externas, motrizes e acionadas, com eixos apoiados em buchas; a configuração documentada (MTEC-01/01) é um par helicoidal até 1.1/2 pol. e são quatro engrenagens bi-helicoidais de 2 a 4 pol. A FBEI usa engrenamento interno com rotor e elemento interno, descritos no manual MAN001-10. As duas séries atendem fluidos viscosos. A seleção compara vazão, pressão, viscosidade, temperatura, pulsação e condições de sucção nas curvas de cada modelo; não se conclui superioridade de pressão ou eficiência apenas pelo tipo de engrenagem. Consulte o manual da FBEI.
Como funciona a câmara de aquecimento em bombas para asfalto?
A câmara de aquecimento CA mantém a temperatura do fluido na bomba por circulação de fluido de aquecimento. A CA está documentada (MTEC-01/01) de 1.1/2 a 6 pol.; os diâmetros de 1/8 a 1 pol. não possuem CA. Temperatura e condições da câmara devem ser especificadas para o produto e o projeto. Consulte a engenharia para asfalto, resinas e outros fluidos viscosos. Veja a bomba de engrenagem para asfalto.
Não tem todos os dados? Envie o que já sabe e descreva a sua necessidade.
Manuais e catálogos por série
Consulte o manual do equipamento. Para curvas e desenhos dimensionais, acesse a página do modelo na série escolhida.
FBE
Bomba de Engrenagens Externas
MTEC-01/01 · 18 páginas · PDF · 954 KB · Português
Manual técnico FBEFBEI
Bomba de Engrenagens Internas
MAN001-10 · 15 páginas · PDF · 1,47 MB · Português
Manual técnico FBEIFBCN
Bomba Centrífuga Normalizada
MTEC-03/00 · 15 páginas · PDF · 460 KB · Português
Manual técnico FBCNFBME
Bomba Centrífuga Horizontal Multiestágio
MTEC-08/01 · 13 páginas · PDF · 816 KB · Português
Manual técnico FBMEFBOT
Bomba de Óleo Térmico
MTEC-16/00 · 10 páginas · PDF · 619 KB · Português
Manual técnico FBOTFBFS
Sistemas Estacionários de Combate a Incêndio
Catálogo online
Catálogo online
Bombas e conjuntos para o seu projeto

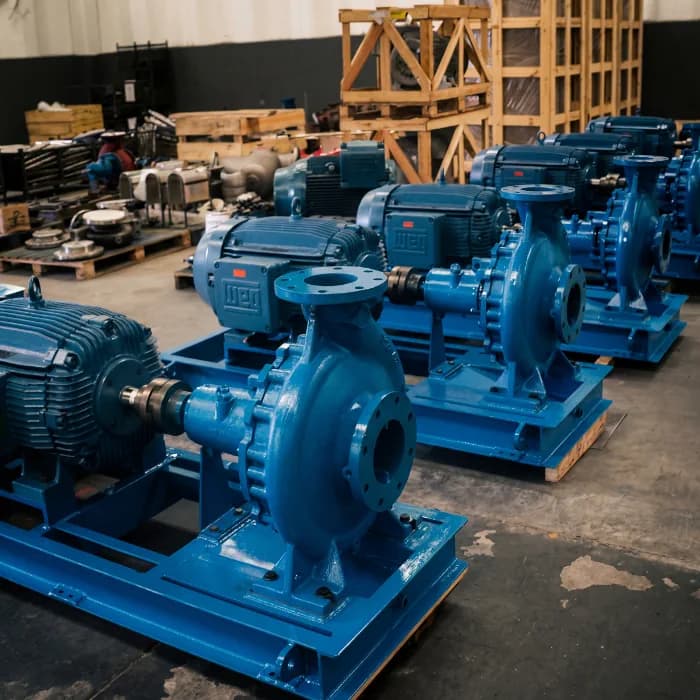

Veja equipamentos fotografados na operação da FB Bombas. A configuração da bomba, do acionamento e da montagem segue os requisitos do seu projeto.
Consulte também configurações de skid de bombas.
Engenharia de aplicação
NPSH, viscosidade, compatibilidade química e seleção de materiais avaliados por quem projeta as bombas.
Usinagem
Componentes usinados em centros CNC na própria fábrica, conforme o desenho de cada série.
Montagem
Montagem dos conjuntos na própria fábrica, em Cabreúva-SP.
Documentação
Manuais por série e curvas de desempenho dos catálogos.
Guias técnicos por setor industrial
Cada guia de setor reúne os serviços típicos, os dados para a seleção e as séries da FB Bombas avaliadas para eles.
Presença na indústria brasileira
Empresas que fazem parte da trajetória de fornecimento da FB Bombas.
Como solicitar a cotação
Encontre o equipamento e a documentação e veja o que informar à equipe para solicitar uma cotação.
Encontre a linha e a documentação
Quais linhas fazem parte do catálogo FB Bombas?
O catálogo reúne FBE, FBEI, FBCN, FBME e FBOT, além de sistemas de combate a incêndio e soluções especiais. Cada linha apresenta sua função e dá acesso aos modelos ou configurações. Conheça as linhas de bombas.
Onde encontro os modelos e tamanhos de uma série?
Abra a linha desejada e escolha o modelo na página da série. As páginas de especificações reúnem os dados disponíveis para o equipamento. Confira o código completo, inclusive os sufixos de versão. Escolha uma série no catálogo.
Como encontro o manual da bomba que já utilizo?
Identifique a série na placa do equipamento e consulte o manual correspondente. Confira a configuração e a revisão aplicável ao equipamento fornecido. Se tiver dúvida, envie a identificação à equipe da FB Bombas. Acesse a central de manuais técnicos.
Onde comparo as linhas FBE e FBEI?
A FBE reúne bombas de engrenagem externa; a FBEI, de engrenagem interna. O portfólio de engrenagem apresenta as duas linhas e direciona para os respectivos modelos e documentação. Veja o portfólio FBE e FBEI.
Onde estão os sistemas de combate a incêndio?
A linha de incêndio tem uma página própria com configurações de conjuntos motobomba e informações sobre o escopo de fornecimento. A configuração e os requisitos do projeto são confirmados na proposta. Conheça os sistemas de combate a incêndio.
Preciso de uma configuração sob medida. Por onde começo?
Apresente os requisitos do processo à linha de soluções especiais. Ela reúne skids, conjuntos móveis e projetos sob medida, com o escopo definido pela engenharia para cada aplicação. Conheça as soluções especiais da FB Bombas.
Prepare sua consulta
Quais dados devo enviar para solicitar uma cotação?
Informe o fluido, a temperatura, a vazão e a pressão ou altura manométrica desejadas. Acrescente condições de sucção e instalação, se disponíveis. Não é necessário ter todos os dados para iniciar a conversa. Fale sobre sua necessidade.
Os modelos do catálogo estão disponíveis para pronta entrega?
A presença no catálogo identifica uma linha ou um modelo, sem confirmar estoque. Disponibilidade, configuração e prazo são verificados pela equipe comercial na cotação. Consulte a disponibilidade do equipamento.
A proposta pode incluir motor, base e acoplamento?
A FB Bombas fornece bombas e conjuntos motobomba. Informe se a consulta é para a bomba ou para um conjunto; motor, base, acoplamento, proteção e demais itens devem constar do escopo acordado. Solicite a configuração do conjunto.
Como solicitar uma bomba para substituir um equipamento existente?
Envie o modelo, uma foto da placa e os dados de operação. Curvas, dimensões, conexões, materiais e acionamento precisam ser conferidos antes de confirmar a substituição. Peça uma avaliação de reposição.
Como informar requisitos de materiais, vedação e normas?
Inclua a especificação do processo e os requisitos de projeto na consulta. A equipe avalia a compatibilidade e as conformidades para a série, a configuração e o escopo solicitado. Uma exigência não se aplica automaticamente a todo o catálogo. Consulte as credenciais e conformidades da FB Bombas.
Posso consultar o catálogo e solicitar atendimento fora do Brasil?
O site está disponível em português, inglês e espanhol. Ao solicitar a proposta, informe o país de destino, os dados da empresa e os requisitos do projeto para que a equipe avalie o fornecimento. Entre em contato com a equipe da FB Bombas.
Solicite uma seleção entre as linhas da FB Bombas
Envie fluido, vazão, pressão e temperatura, além das condições de instalação. A equipe compara as linhas aplicáveis e retorna com a seleção e a proposta de fornecimento.
Disponibilidade e prazo são confirmados na proposta. Atendimento para projetos no Brasil e no exterior.
Para começar a conversa
- Fluido e temperatura de operação
- Vazão e pressão desejadas
- Modelo existente ou dados da instalação
